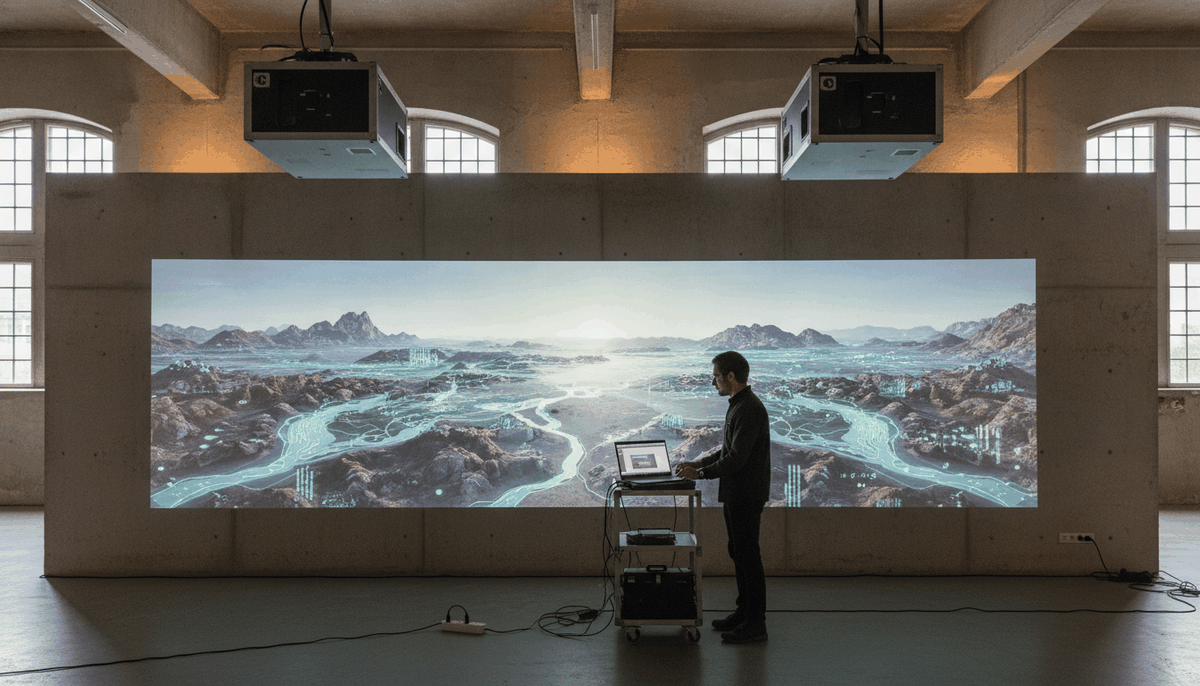

Zwei Projektoren, eine Fläche
Wo sich zwei Projektoren überlappen, sorgt eine weiche Blendzone mit Gamma-Anpassung für ein Bild ohne helle Naht. Farbe und Helligkeit werden je Überlappung abgestimmt.
Die Naht wegregeln
Zwei Projektoren überlappen sich. Stellen Sie Überlappung, Blendbreite und Gamma ein, bis die helle Naht verschwindet. Das Referenzbild zeigt die Zone.
Vereinfachtes Modell. Echte Projektoren addieren Licht abhängig von Schwarzwert und Gamma; der Abgleich passiert vor Ort mit Referenzbild.
So funktioniert es
Vier Schritte, so wie Sie sie in lichtwerk© erleben.
Überlappung einrichten
Die Projektoren überlappen sich um 10 bis 20 Prozent. Das Referenzbild zeigt die Zone.
Blendzone ziehen
Breite und Verlauf der Blendzone, bis die Naht verschwindet.
Gamma abgleichen
Zwei Projektoren addieren Licht nicht linear. Der Gamma-Regler macht die Zone gleichmäßig.
Profil speichern
Das Blendprofil gehört zum Ausgang und ist nach Neustart wieder da.
Was in diesem Modul steckt
Blendzonen
Links, rechts, oben, unten, je Ausgang. Verlauf linear oder weich.
Gamma und Helligkeit
Je Überlappung einstellbar, mit Referenzbild zur Kontrolle.
Farbprofile
Projektoren unterscheiden sich im Weißpunkt. Ein Profil je Ausgang gleicht das an.
Referenzbild
Ein Prüfmuster zeigt Blendzonen, Nahtstellen und Helligkeitsstufen auf einen Blick.
Klare Grenzen
- Eine Überblendung gleicht Helligkeit aus, nicht Schärfe oder Verzerrung. Die Geometrie je Ausgang richten Sie vorher ein.
- Zwei verschiedene Projektormodelle lassen sich annähern, nicht vollständig angleichen.
Was wir zusagen, prüfen wir auf Ihrer Konfiguration, bevor wir übergeben. Der Rest steht hier, damit es keine Überraschung gibt.
Verwandte Module
Mehrere Ausgänge
Jeder Ausgang bekommt Namen, Testbild und Kalibrierprofil. Flächen werden Ausgängen zugeordnet, Szenenwechsel …
Technikcheck und Testbild
Welcher Bildschirm ist der Projektor? Laufen alle Medien? Darf das Fenster in den Vollbildmodus? Der …
Kalibrierhilfe
Ein Foto des Aufbaus als Hintergrund, vorgeschlagene Flächen zum Übernehmen und ein Restfehler, den Sie am …
Alle 20 Module
Zur Übersicht mit Bedarfswähler
Modul Überblendung von Projektoren anfragen
Beschreiben Sie Ihren Einsatz: Flächen, Projektor, Rechner, Inhalte und Wunschtermin. Offene Punkte dürfen offen bleiben. Wir melden uns per E-Mail mit Rückfragen oder einem Vorschlag.
Häufig gestellte Fragen
Wie breit sollte die Überlappung sein?
Als Richtwert 10 bis 20 Prozent der Bildbreite. Je breiter, desto weicher lässt sich blenden.
Funktioniert das mit unterschiedlichen Projektoren?
Annähernd. Gleiche Modelle liefern das beste Ergebnis, das Farbprofil hilft bei Unterschieden.
Brauche ich dafür mehrere Rechner?
Nein, zwei Ausgänge an einem Rechner genügen für den ersten Fall.
Sieht man die Naht bei dunklen Inhalten?
Restlicht zweier Projektoren addiert sich in der Zone. Mit Gamma-Abgleich und passendem Schwarzwert wird das minimiert, nicht beseitigt.
